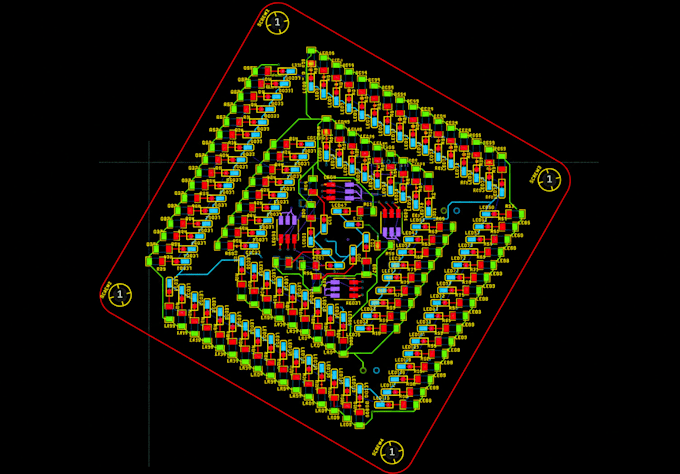

Diseñaré pcb led, pcb de aluminio, diseño IMS, driver de led, altium, lista de materiales en 3d step
Diseño de PCB, Especialista en hardware electrónico
Ingeniero en electrónica con más de 7 años en desarrollo de hardware, diseño de placas y gestión térmica. Creo PCBs listas para producción que pasan sin problemas en la fabricación. Enfoque principal:...
Acerca de este Servicio
Soy ingeniero en hardware electrónico con más de 7 años de experiencia en diseño de pcb de led, pcb de aluminio y diseño IMS. Creo placas de driver de led integradas usando Altium Designer con entregables completos en 3D STEP BOM.
Servicios que ofrezco:
- Enrutamiento de sustrato metálico aislado (IMS) y pcb de aluminio
- Diseño de driver de led en modo conmutado y de corriente constante lineal
- Planificación de vías térmicas, distribución de cobre y flujo de calor
- Captura de esquemáticos, búsqueda de componentes y preparación de BOM
- Verificación de espacio para fabricación (DFM)
- Cálculos de capacidad de trazas y distribución de energía
Herramientas que uso:
- 1. Altium Designer
- 2. Ansys Icepak
- 3. Saturn PCB Toolkit
Formatos de archivos entregados:
- 1. Archivos Gerber de producción (RS-274X / X2) y NC Drill
- 2. BOM detallada (CSV con números de parte del fabricante)
- 3. Modelo 3D STEP para ensamblaje en CAD
- 4. Archivos de centroides de colocación y ensamblaje
- 5. Esquemáticos en PDF en 2D y archivos nativos de Altium
¿Por qué trabajar conmigo?
- Diseños compactos de driver en placa para espacios reducidos
- Cumplimiento estricto con IPC para seguridad eléctrica
- Comunicación directa con revisiones ilimitadas
Por favor, envíame un mensaje para discutir los requisitos de tu proyecto antes de hacer un pedido directo!
FAQ
Traducción automática
¿Qué archivos o especificaciones son necesarios para iniciar un diseño de pcb de aluminio?
Para comenzar, envía tus requisitos eléctricos (voltaje, corriente, potencia), dimensiones mecánicas (archivo DXF o STEP de la carcasa) y hojas de datos de los LEDs o circuitos integrados del driver seleccionados.
¿Qué es un sustrato metálico aislado (IMS) y cuándo debo usarlo?
Una placa IMS tiene una base de aluminio, una capa dieléctrica térmicamente conductora y una capa superior de circuito de cobre. Debes usar un pcb de aluminio cuando manejes LEDs de alta densidad de potencia, ya que transfiere el calor mucho más rápido que el material estándar FR4.
¿Puedes diseñar el driver de led directamente en la misma placa que los LEDs?
Sí. Diseño regularmente circuitos integrados de driver de led en modo conmutado y lineal directamente en la pcb principal o en el sustrato IMS para crear módulos de iluminación compactos y todo en uno.
¿Por qué se incluye un modelo 3D STEP junto con la lista de materiales (BOM)?
El modelo 3D STEP permite a los ingenieros mecánicos verificar las alturas de los componentes y la alineación de conectores dentro del modelo CAD de tu carcasa antes de fabricar, mientras que el BOM asegura la compra exacta de componentes.
¿Qué software de diseño utilizas para captura de esquemáticos y diseño de placas?
Realizo todos los diseños esquemáticos y diseños de placas en Altium Designer. Esto garantiza verificaciones precisas de espacio, exportaciones nativas en 3D STEP y salidas limpias para producción.
¿Cómo abordas la disipación térmica en placas de led de alta potencia?
Utilizo áreas de cobre, colocación estratégica de vías térmicas, anchos de traza precisos y colocación optimizada de componentes para distribuir el calor uniformemente en el sustrato de aluminio y evitar sobrecalentamiento de la unión.
