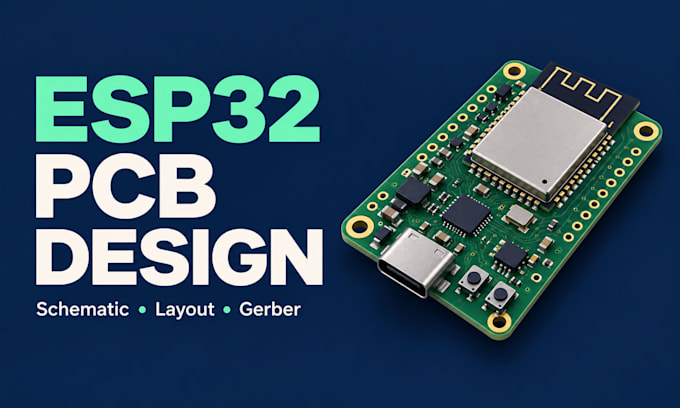

Diseñaré una PCB y esquema personalizado de esp32 en KiCad
Acerca de este Servicio
Convierte tu prototipo de ESP32 en una PCB personalizada y compacta.
Diseño esquemas y layouts de PCB para ESP32 en KiCad, ideales para dispositivos sensor, controladores IoT y proyectos de automatización. Mi portafolio incluye un difusor inteligente con ESP32-C3 y una placa con ESP32-S3 que integra interfaces de audio y controlador de pasos.
Dependiendo de tu paquete, puedo incluir:
- Integración de placa de desarrollo o módulo ESP32
- Regulación de energía y conexiones de programación
- Interfaces para sensores y actuadores
- Zona de exclusión de antena y colocación de conectores
- Enrutado de PCB de 2 o 4 capas
Recibes archivos editables de KiCad, PDF del esquema, archivos Gerber y de taladro, BOM y vista previa en 3D. Los paquetes estándar y Premium también incluyen archivos de colocación SMD; Premium incluye STEP.
El paquete básico cubre una placa portadora a partir de tu cableado existente. Los paquetes estándar y Premium cubren un módulo ESP32 y los circuitos de soporte acordados.
Compartiré el esquema y la colocación para revisión antes de finalizar el enrutado y las verificaciones de diseño.
El firmware, las apps, la fabricación y las pruebas físicas son temas separados.
Envíame tu diagrama de cableado, modelo de ESP32, requisitos de energía y dimensiones de la placa para confirmar el paquete adecuado.
Especialización:
Diseño de circuitos
•
Esquemas
•
Disposición
Formato de archivo:
Gerber
•
STEP
•
Software:
KiCad
Interfaz:
UART
•
USB
•
SPI
•
I2C
•
Wi-Fi
•
BLE
Mi porfolio
FAQ
Traducción automática
¿Puedes convertir mi prototipo funcional de ESP32 en una PCB?
Sí. Envíame el diagrama de cableado, modelos exactos del módulo y sensores, requisitos de energía y fotos del prototipo.
¿Cuál es la diferencia entre Básico y Estándar?
El básico es una placa portadora que conecta tu placa de desarrollo ESP32 existente con otros componentes. El estándar integra un módulo ESP32 directamente en una PCB personalizada.
¿Qué variantes de ESP32 puedes usar?
Puedo trabajar con módulos ESP32-WROOM, ESP32-C3 y ESP32-S3. El módulo exacto se acordará antes de comenzar el diseño del esquema.
¿Incluye firmware?
No. Estos paquetes cubren el diseño del esquema y la PCB. El firmware puede discutirse como un alcance separado.
¿Puedes ajustar la PCB en mi caja?
Sí, dentro del alcance acordado del paquete. Proporciona dimensiones, agujeros de montaje, posiciones de conectores y un dibujo mecánico o archivo STEP si está disponible.
¿Recibiré el proyecto editable?
Sí. Todos los paquetes incluyen los archivos fuente de KiCad del diseño entregado.
¿Qué cuenta como revisión?
Un conjunto consolidado de cambios dentro de los requisitos acordados. Funciones adicionales o cambios en el módulo ESP32, arquitectura de energía o dimensiones de la placa pueden requerir una cotización actualizada.
